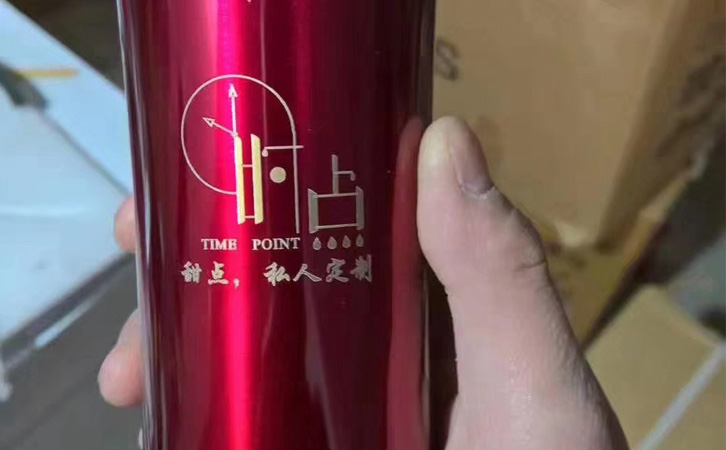

多数情况下，激光打标都是在平面上进行的，但是也有不少客户的需求是要在带弧度的曲面上进行，比如钢管上、保温杯上、戒指、手镯。一般在圆柱形的产品上打标是不容易的，因为它并不是平整的表面，而是非常有弧度的，如果要在上面打标条形码，那么这项工艺就更加困难了，怎么办？其实很简单，只要给激光打标机加装一个旋转装置就可以了。

激光打标机可以在圆管上进行360度激光打标，也就是可以打一整圈，但是前提是需要有一个配套的旋转头一起使用才行，然后把产品放在旋转头上，因为有旋转头，所以可以旋转360度，就可以在上面打一整圈了。加工圆形零件所需的设备也称为旋转夹具，这是激光打标机的附件，可以雕刻圆形，圆锥形或圆柱形的物体。任何现代激光打标机的打标头都在X和Y方向上移动，从而实现了设备的自动化工作。

激光打标机旋转轴标刻设置

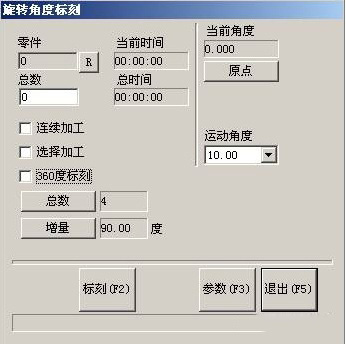

在“旋转角度标刻2”中增加了“360度标刻”选项，其它参数调节与“旋转角度标刻”相同。

若勾选“360度标刻”：

“360度标刻”选项：将标刻内容正好均匀分布于工件一周；

“总数”按钮：设定标刻内容绕工件一周的数量，即工件一周将标刻多少个此内容。

不勾选“360度标刻”时，会在“总数”按钮下出现“增量”按钮，其中：

“总数”：表示将要标刻的内容数量；

“增量”：表示每标刻一个内容，电机旋转多少度，即内容之间相差的角度。

下边用一个实例来说明此功能模块的用法：

要在一个圆柱上标刻同一字母a，要求绕圆柱一周均匀排列5个字母。其设置如下：

1. 在软件工作空间绘制字母a，字体及大小设置好后点击“应用”。

2. 打开“激光”—“旋转角度标刻2”，弹出设置对话框。

3. 勾选“360度标刻”，“总数”设置为5。

4. 设置好电机参数后，点击标刻按钮就可以按要求完成标刻了。

以上就激光打标机打曲面圆柱的解决办法，激光旋转打标广泛适用于体重较轻、直径不是很大的圆柱体工件圆弧面或圆盘工件平面上连续图案的激光标记，一般圆弧面的话可以加个旋转夹具，波浪面得看高低差距有多大，差距太 就不好实现了，因为打标的时候焦距对效果的影响大，如果高低差距过大，那焦距不稳定，打标出来的效果可能不太好。那就需要借助3d动态激光打标机可以在曲面上打标，由于3D打标可以迅速的改变激光焦距和激光束位置，因此以往2D不能实现的曲面打标成为可能。好了， 如果您对此还有疑问的话，欢迎联系奇铭常州激光打标机，我们很乐意与您探讨交流。
